Awaria przewodu hydraulicznego w maszynie przemysłowej może oznaczać nie tylko kosztowny przestój, ale również poważne zagrożenie dla operatora. Bezpieczny dobór przewodów i złączek wysokiego ciśnienia wymaga analizy ciśnienia roboczego, parametrów przepływu, temperatury, rodzaju medium oraz warunków eksploatacji. Dla warsztatów serwisowych i producentów maszyn OEM kluczowe znaczenie ma kompatybilność elementów tworzących kompletny przewód hydrauliczny.
Jak dobrać węże hydrauliczne do ciśnienia i warunków pracy?
Podstawowym kryterium jest maksymalne ciśnienie robocze przewodu, które musi odpowiadać wymaganiom układu, z uwzględnieniem skoków ciśnienia. Należy również sprawdzić odporność na impulsy ciśnieniowe, temperaturę i promień gięcia.
Najważniejsze parametry doboru:
-
Ciśnienie robocze (WP) – dopuszczalne ciśnienie pracy kompletnego przewodu.
-
Średnica wewnętrzna (DN) – dobierana do przepływu oleju i strat ciśnienia.
-
Temperatura pracy – uwzględniająca medium i otoczenie.
-
Minimalny promień gięcia – określony przez producenta węża.
-
Odporność chemiczna i mechaniczna – istotna przy kontakcie z olejami, ścieraniem i czynnikami środowiskowymi.
W przemyśle wykorzystuje się m.in. węże hydrauliczne EN 853 1SN/2SN, EN 857 1SC/2SC oraz EN 856 4SP/4SH. Samo oznaczenie konstrukcji nie wystarcza do ustalenia dopuszczalnego ciśnienia – konieczna jest weryfikacja dokumentacji produktu.
Złączki hydrauliczne i końcówki do zakuwania – zasady kompatybilności

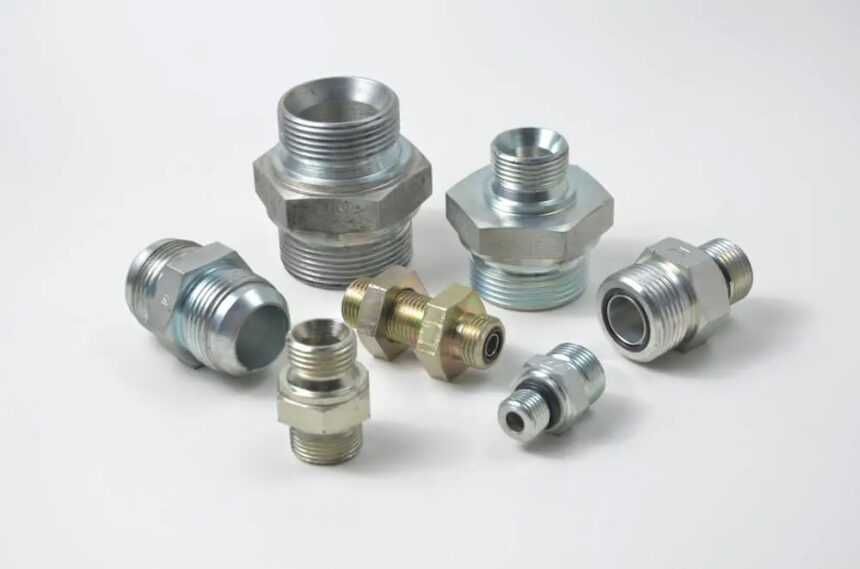

Złączki hydrauliczne muszą odpowiadać parametrom instalacji i standardowi przyłącza. Popularne rozwiązania obejmują gwinty metryczne, BSP, JIC oraz ORFS. Różnią się one geometrią i sposobem uzyskania szczelności.
Przed montażem należy zweryfikować:
-
typ gwintu, skok i średnicę;
-
sposób uszczelnienia i powierzchnie styku;
-
dopuszczalne ciśnienie złącza;
-
zgodność tulei, końcówki i węża;
-
materiał wykonania i odporność na korozję.
Szczegółowe informacje dotyczące identyfikacji gwintów, dopasowania uszczelnień i kompatybilności przyłączy przedstawia poradnik doboru złączek hydraulicznych. To istotna wiedza dla warsztatów i OEM projektujących instalacje wysokiego ciśnienia zgodnie z wymaganiami bezpieczeństwa.
Końcówki do zakuwania węży powinny tworzyć system montażowy zatwierdzony przez producenta. Zgodność gwintu nie oznacza zgodności uszczelnienia. Ciśnienie dopuszczalne kompletnego zespołu ogranicza jego najsłabszy element.
Zakuwanie przewodów wysokiego ciśnienia – bezpieczeństwo i kontrola jakości
Prawidłowe zakucie przewodów hydraulicznych wymaga przygotowania materiału i przestrzegania tabel zaciskowych. Profesjonalne zakuwarki do węży umożliwiają kontrolowane odkształcanie tulei, jednak trwałość połączenia zależy od całego procesu technologicznego.
Procedura warsztatowa obejmuje:
-
Dobór kompatybilnego węża, końcówki i tulei.
-
Precyzyjne cięcie oraz oczyszczenie przewodu.
-
Kontrolę głębokości osadzenia końcówki.
-
Zakucie zgodnie z tabelą producenta.
-
Kontrolę średnicy zacisku i oznakowania.
-
Wymagane badania szczelności lub próby ciśnieniowe.
Wytyczne ISO/TS 17165-2 i SAE J1273 dotyczą doboru, montażu oraz eksploatacji przewodów hydraulicznych. Przed serwisowaniem należy odłączyć i zabezpieczyć układ oraz rozładować ciśnienie. Wycieku oleju nie wolno sprawdzać dłonią – strumień pod ciśnieniem może przeniknąć przez skórę.
Dobór komponentów dla warsztatów i OEM – jakość HYDRON
W produkcji OEM istotne są powtarzalność parametrów, identyfikowalność komponentów oraz dokumentacja techniczna. Warsztaty potrzebują również dostępności różnych średnic, typów przyłączy i części umożliwiających sprawne wykonanie przewodów zastępczych.
Hydron to polski producent złączek i końcówek do przewodów wysokiego ciśnienia, węży hydraulicznych i przemysłowych oraz dystrybutor profesjonalnych zakuwarek do węży hydraulicznych dla warsztatów i OEM.
Jako polski producent złączek i końcówek, HYDRON udostępnia informacje dotyczące certyfikatów i dokumentacji jakościowej. Przy wyborze komponentów do instalacji wysokiego ciśnienia oraz produkcji OEM należy weryfikować standardy bezpieczeństwa, wymagane dopuszczenia i parametry konkretnych wyrobów.
Bezpieczna instalacja hydrauliczna zaczyna się od właściwego doboru wszystkich elementów. Dokumentacja techniczna, kontrolowane zakuwanie i regularna inspekcja przewodów pomagają ograniczyć ryzyko awarii, wycieków oraz nieplanowanych przestojów maszyn.
