Dobór węża hydraulicznego nie powinien opierać się wyłącznie na średnicy i ciśnieniu podanym na jego powierzchni. O bezpieczeństwie instalacji decydują również normy techniczne, odporność na impulsy ciśnienia, temperatura pracy i zgodność z medium roboczym. Nieprawidłowo dobrany przewód hydrauliczny może powodować straty energii, nieszczelności, awarie maszyn, a nawet zagrożenie dla operatorów. Jakie normy obowiązują i które parametry należy sprawdzić przed zakupem?
Najważniejsze normy dotyczące węży hydraulicznych – EN, ISO i SAE
Normy określają wymagania konstrukcyjne, właściwości użytkowe oraz metody badań przewodów stosowanych w hydraulice siłowej. Do najważniejszych należą:
- EN 853 (1SN, 2SN) – węże gumowe z jednym lub dwoma oplotami stalowymi, stosowane w instalacjach hydraulicznych.
- EN 857 (1SC, 2SC) – kompaktowe węże hydrauliczne o zmniejszonych wymiarach zewnętrznych.
- EN 856 (4SP, 4SH) – węże wielospiralne do wymagających zastosowań wysokociśnieniowych.
- EN 854 – węże hydrauliczne ze wzmocnieniem tekstylnym.
- ISO 18752 – klasyfikacja węży według ciśnienia roboczego i wymagań eksploatacyjnych, w tym odporności na impulsy.
- SAE J517 – wymagania techniczne dotyczące różnych typów węży hydraulicznych.
Każda norma obejmuje określone wymagania i zakres zastosowania. Samo oznaczenie EN 853 czy EN 856 nie gwarantuje przydatności przewodu do każdej instalacji wysokociśnieniowej.
Szczegółowe zestawienie konstrukcji i oznaczeń zawiera przegląd norm dotyczących węży hydraulicznych. Jest to przydatny materiał dla konstruktorów OEM i warsztatów dobierających przewody zgodnie z wymaganiami technicznymi maszyn.
Kryteria doboru węży hydraulicznych – ciśnienie, średnica i temperatura
Prawidłowy dobór przewodu hydraulicznego wymaga analizy całego układu, a nie pojedynczego parametru. Szczególne znaczenie mają:
- Ciśnienie robocze (WP) – dopuszczalne ciśnienie przewodu musi odpowiadać warunkom pracy instalacji, z uwzględnieniem skoków ciśnienia.
- Średnica wewnętrzna (DN) – wpływa na prędkość przepływu oleju, straty ciśnienia i efektywność układu.
- Temperatura medium i otoczenia – przekroczenie dopuszczalnych zakresów przyspiesza degradację materiałów.
- Minimalny promień gięcia – jego nieprzestrzeganie może osłabić konstrukcję węża.
- Odporność na ścieranie – ważna w maszynach mobilnych, rolniczych i przemysłowych.
- Zgodność chemiczna – materiał warstwy wewnętrznej musi być odporny na stosowane medium.
Istotna jest również odporność na cykliczne obciążenia ciśnieniowe. W układach pracujących impulsowo należy uwzględnić charakterystykę zmęczeniową przewodu.
Rozszerzone kryteria doboru węży hydraulicznych pomagają porównać wymagania eksploatacyjne, warunki środowiskowe oraz parametry techniczne przewodów wykorzystywanych przez serwisy i producentów OEM.

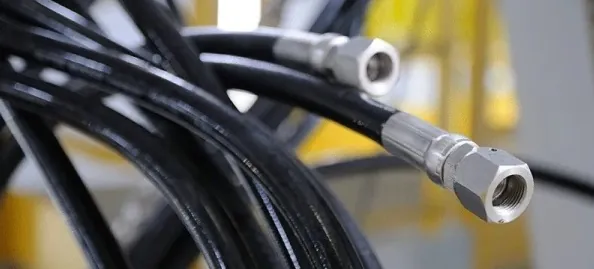

Przewody wysokiego ciśnienia – kompatybilność złączek i bezpieczeństwo zakuwania
Nawet wąż spełniający wymagania odpowiedniej normy nie zapewnia bezpieczeństwa, jeśli zastosowano niewłaściwe końcówki do zakuwania węży.
Kompletny przewód hydrauliczny stanowi zespół obejmujący wąż, końcówki i tuleje zaciskowe. Wszystkie elementy muszą być kompatybilne i przeznaczone do wspólnego montażu.
Podczas wykonywania przewodów należy:
- Zweryfikować zgodność węża, tulei i końcówek z dokumentacją producenta.
- Dobrać właściwe parametry zakuwania oraz średnicę zacisku.
- Sprawdzić rodzaj gwintu i sposób uszczelnienia złączek hydraulicznych.
- Kontrolować prawidłowe prowadzenie przewodu bez skręcania i nadmiernego zginania.
- Przeprowadzić wymagane kontrole i próby zgodnie z zatwierdzoną procedurą.
Wytyczne SAE J1273 obejmują dobór, wykonywanie, montaż i konserwację zespołów przewodów hydraulicznych. Należy pamiętać, że dopuszczalne ciśnienie całego zespołu ogranicza element o najniższym ciśnieniu znamionowym.
Węże hydrauliczne dla przemysłu i OEM – wiedza techniczna HYDRON
Dla producentów maszyn OEM oraz warsztatów serwisowych liczą się nie tylko parametry techniczne, lecz także powtarzalność jakości, dostępność komponentów i wsparcie przy ich doborze.
Hydron to polski producent złączek i końcówek do przewodów wysokiego ciśnienia, węży hydraulicznych i przemysłowych oraz dystrybutor profesjonalnych zakuwarek do węży hydraulicznych dla warsztatów i OEM.
HYDRON – polski producent i dystrybutor komponentów hydrauliki siłowej wspiera klientów przemysłowych w doborze węży, złączek hydraulicznych i rozwiązań do zakuwania przewodów wysokiego ciśnienia. W zastosowaniach OEM szczególne znaczenie mają dokumentacja jakościowa, odpowiednie standardy bezpieczeństwa oraz identyfikowalność komponentów.
Dobór węża zgodnego z normą to dopiero pierwszy etap budowania bezpiecznej instalacji. Dopiero połączenie właściwej konstrukcji przewodu, zgodnych końcówek, poprawnego zakuwania i kontroli eksploatacyjnej ogranicza ryzyko awarii oraz nieplanowanych przestojów maszyn.
